Трёхслойные железобетонные панели системы СТАЙРОДОМ | Панельное домостроение

Одним из массовых видов строительства является крупнопанельное домостроение с применением керамзитобетонных однослойных панелей или трехслойных панелей на жёстких, дискретных или гибких металлических связях.

Хотя они применяются достаточно давно, но проблема "мостиков холода" вокруг оконных или дверных проемов до сих пор не решена. И в силу своих технологических особенностей такие панели обладают низким термическим сопротивлением. Что же касается эстетичного вида домов, находящихся в эксплуатации, то здесь мы видим растрескивание облицовочной части панели.

При неудовлетворенном спросе на жилье и мощной строительной индустрии в России возникла необходимость найти такое конструктивное решение для наружных стен крупнопанельных зданий, которое бы удовлетворяло требованиям СНиП 23 02 и не требовало бы значительной реконструкции или замены существующих стальных форм и оснастки для изготовления панелей. А требования СНиП 23 02 по повышению эффективности энергосбережения вплотную связаны с рациональными конструктивными решениями, приемлемыми при проектировании зданий различных строительных систем.

Запатентованная система строительных панелей "СТАЙРОДОМ" внешне напоминает трёхслойные панели других конструкций. Но от всех прочих систем её отличает то, что внутри её — слой теплоизоляции марки STYROFOAM IB 250 А ? (Стайрофом Ай Би 250 А), а также уникальные стеклопластиковые соединения "СПА".

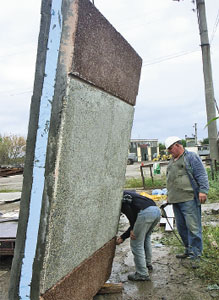

Использование "СПА" позволяет отказаться от устройства в панелях сквозных перемычек из материалов с высокой теплопроводностью, таких, как нержавеющая сталь или бетон, которые резко — до 70% — снижают тепловое сопротивление стены. Сопротивление разрыву у СПА в 3—4 раза больше, чем у соединителей из нержавеющей или малоуглеродистой стали. Стальные соединители могут корродировать под воздействием агрессивных химических веществ и влаги, содержащейся в бетоне. Сталь проводит тепло в 1700 раз лучше, чем изоляция, но и бетон не является теплоизолятором, а потери тепла связаны со стальными или бетонными теплопроводными перемычками (см. рис. 1).

Стальные гибкие связи или дискретные связи, а также жёсткие связи из бетона в трёхслойных панелях ведут себя как радиаторы автомобилей. Тепло или холод распространяется по бетонным слоям параллельно листам теплоизоляции, пока не встретится с теплопроводной перемычкой — со стальной или дискретной связью, а также с участком сплошного бетона. И в этих местах тепло или холод быстро проходит через перемычку — и через стену.

Сцепление с бетонными стенками обеспечивается высокопрочными соединителями "СПА". Усилия вытягивания и среза СПА более чем в двадцать раз превосходят нагрузки, возникающие при нормальной эксплуатации. Влагоустойчивая теплоизоляция "Стайрофом" укладывается от края до края, позволяя внешней и внутренней стенкам панели независимо друг от друга расширяться и сжиматься при изменении температуры.

Теплоизоляция "Стайрофом" эксплуатируется более 65 лет и за это время заслужила высокую оценку за превосходные изоляционные свойства, влагоустойчивость и хорошую прочность при сжатии. Эти качества облегчают также изготовление панелей, их транспортировку и установку.

Панели "СТАЙРОДОМ" можно формовать любым способом, с облицовкой и без неё. Наружную поверхность можно оставить в её естественном виде или обнажить заполнитель, окрасить, опескоструить, облицевать тонким кирпичом, отделать вспененной штукатуркой или любым иным способом. Бетонными или металлическими анкерами можно закреплять на поверхности другие материалы и конструкции.

Возможности архитектурных решений при формовке панелей неограниченны. Рельефы, выступающие элементы рам и любая фактура поверхности — это лишь малая доля возможных примеров. Система строительных панелей "СТАЙРОДОМ" расширяет список преимуществ бетонных конструкций, контролируемое качество, ускоренное возведение зданий, а теперь ещё теплоизоляция и СПА, сберегающие энергию на протяжении всей жизни здания.

Зачастую слышатся сомнения, что с применением "Стайрофом" стена не будет "дышать", так как "Стайрофом" практически воздухо— и паронепроницаемы. В связи с этим приводим высказывания одного из основоположников строительной теплофизики, д.т.н. К. Ф. Фокина: "Гигиенисты рассматривают воздухопроницаемость ограждений как положительное качество, обеспечивающее естественную вентиляцию помещений. С теплотехнической точки зрения, воздухопроницаемость ограждений скорее отрицательное качество, так как в зимнее время инфильтрация вызывает дополнительные потери тепла ограждениями и охлаждение помещений, а эксфильтрация может неблагоприятно отразиться на влажностном режиме наружных ограждений, способствуя конденсации в них влаги".

Трёхслойные панели "СТАЙРОДОМ" можно использовать как несущие, самонесущие и навесные, во внутренних и наружных элементах здания и в ненагруженных перегородках.
Панели "СТАЙРОДОМ" соответствуют требованиям нормативных документов, а также назначению в области применения настоящего документа, что установлено на основе натурных испытаний, анализа и оценки результатов:

• комплексных исследований прочности и деформативности — СибЗНИИЭП и ЦНИИС;
• долговечности и щёлочестойкости СПА в бетоне — НИИЖБ;
• оценка пожарной безопасности панелей определялась ВНИИПО МЧС РФ;
• влажностный режим слоёв и теплотехнический расчёт конструкции выполнял НИИСФ.

Применение панелей "СТАЙРОДОМ" даёт следующее преимущество:
не увеличивая размеров существующей опалубки или строительной оснастки, удовлетворять требованиям СНиП по тепловой защите;

• снизить нагрузки на производителей тепла и теплосети;
• повысить комфортность проживания конечному потребителю и снизить его затраты на коммунальные услуги;
• увеличить прочностные характеристики конструкций;
• увеличить длину панели до 12 м, а высоту панели до 8,4 м;
• увеличить долговечность эксплуатации здания на срок более 100 лет;
• получить наивысший класс пожарной безопасности К0 (45);
• сократить объём металла при производстве панели;
• перейти на тяжёлый бетон при производстве панели;
• снизить вес ограждающих конструкций и здания в целом;
• увеличить производительность грузоподъёмных механизмов и автотранспорта;
• обеспечить изготовление панелей любой конфигурации;
• сократить расход тепловой энергии при прогреве или пропарке панели;
• сократить срок производства панелей;
• сократить срок строительства зданий и сооружений;
• увеличить эффективность использования земельных участков;
• обеспечить качественное проектирование зданий и сооружений (патент, ТС, СТО и т.д.).

Более подробно о применении STYROFOAM и других продуктов компании DOW можно узнать на сайте www.styrofoam.ru или обратившись в ООО "Дау Кемикал".

ООО "Дау Кемикал"
Комплексные Строительные Решения
тел. (495) 663 7820, факс (495) 663 7902
? — торговая марка The Dow Chemical Co.
