 Потолки из гипсокартонных листов (ГКЛ)

Подвесные потолки подразделяются: -на потолки с металлическим каркасом двухуровневые (П112), одоуровневые (П113), к которым с помощью шурупов крепится ГКЛ -на потолки с открытым каркасом и уложенными на него декоративными плитами AMF Подвесные потолки состоят:

  • из подвесов или анкеров, которые крепятся к несущим конструкциям здания с помощью шурупов или дюбелей
  • из потолочных профилей, которые соединяются между собой с помощью соединителей или прмежуточных и продольных профилей в единый металлический каркас
  • из ГКЛ, прикрепленных к металлическому каркасу шурупами, или плит, уложенных в открытый каркас

Расстояние между подвесами, основными и несущими, поперечными и продольными профилями зависит от конструкции потолка и его нагрузки. Общая нагрузка- это сумма массы ГКЛ , каркаса, изоляционного материала и осветительных приборов.

Потолок из ГКЛ на двухуровневом деревянном каркасе П111 - деревянный каркас из брусков прямоугольного сечения. Основные бруски, прикрепленные к базовому потолку, и несущие бруски, к которым крепится гипсокартонный лист, расположены в разных уровнях. - вес одного квадратного метра потолка - около 13,5 кг. - максимальное расстояние между точками крепления каркаса к базовому потолку (a) - 850 мм. - максимальное расстояние между осями несущих брусков (b) - 500 мм. - максимальное расстояние между осями основных брусков (c) - 850 мм. - расстояние между стеной и осью крайнего основного бруска (d) - ~ 100 мм.

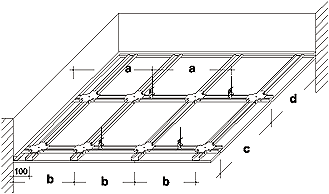

Потолок из ГКЛ на двухуровневом металлическом каркасе П112 - металлический каркас из потолочного профиля. Основные профили, подвешенные с использованием подвесов, к базовому потолку, и несущие профили, к которым крепится гипсокартонный лист, расположены в разных уровнях. - вес одного квадратного метра потолка - около 13,5 кг. - максимальное расстояние между точками крепления каркаса к базовому потолку (a) - 900 мм. - максимальное расстояние между осями несущих профилей (b) - 500 мм. - максимальное расстояние между осями основных профилей (c) - 1000 мм. - расстояние между стеной и осью крайнего основного бруска (d) - ~ 100 мм.

Потолок из ГКЛ на двухуровневом металлическом каркасе П113 - металлический каркас из потолочного профиля. Основные профили, подвешенные с использованием подвесов непосредственно к базовому потолку, и несущие профили, к которым крепится гипсокартонный лист, расположены в одном уровне. - вес одного квадратного метра потолка - около 13 кг. - максимальное расстояние между точками крепления каркаса к базовому потолку (a) - 1000 мм. - максимальное расстояние между осями несущих профилей (b) - 500 мм. - максимальное расстояние между осями основных профилей (c) - 1200 мм. - расстояние между стеной и осью крайнего основного бруска (d) - < 1200 мм. * В настоящем листе все характеристики, допустимые размеры и расход материалов даны для потолков, в которых используются металлические потолочные профили сечением 60х27х0.6 мм (П112, П113), деревянные бруски сечением 30х50 мм (П111), гипсокартонный лист толщиной 12.5 мм в один слой.

Общие сведения о комплектных системах ТИГИ Кнауф Целью настоящей информации является ознакомление с "сухим" способом при производстве строительных работ. "Сухое" строительство - это осуществление строительных работ с помощью комплектных систем ТИГИ Кнауф, в процессе которых исключено использование всякого рода "мокрых" процессов, связанных с применением штукатурных, кладочных растворов, а также цементных и бетонных смесей, необходимых при изготовлении монолитных конструкций. Комплектная система ТИГИ Кнауф - это комплект, включающий в себя не только производимые материалы, но и необходимые для решения конкретной строительной задачи технические решения, рекомендации по производству работ, а также инструменты и приспособления. Одним из основных строительных элементов потолков ТИГИ Кнауф является гипсокартонный лист, состоящий из гипсового сердечника и ограждающих слоев картона. Производится несколько видов гипсокартонных листов: обычные (ГКЛ), влагостойкие (ГКЛВ), повышенной огнестойкости (ГКЛО) и влагостойкие повышенной огнестойкости (ГКЛВО). Элементы металлического каркаса - профиль потолочный (профиль ПП 60/27), профиль направляющий потолочный (профиль ПНП 28/27) и подвесы. Профили изготавливаются длиной 2,75- 4,5 м из рулонной оцинкованной стали толщиной 0,55-0,7 мм на профилегибочных станках и представляют собой длинномерные элементы с швеллерообразным сечением.

Порядок монтажа потолков ТИГИ Кнауф Указанные в настоящей информации потолки ТИГИ КНАУФ состоят из деревянного или металлического каркаса, прикрепленного к несущей конструкции здания, и гипсокартонных листов, закрепленных на каркасе. Они не являются конструктивными (несущими) элементами здания и предназначены для решения проблем декоративной отделки и звукоизоляции помещений, а также повышения предела огнестойкости несущих конструкций перекрытий и покрытий. Применение в указанных системах потолков дополнительного слоя гипсокартонных листов, теплоизоляционных и звукопоглощающих материалов, повышает эффективность потолков ТИГИ Кнауф. Монтаж потолков должен начинаться в период отделочных работ, когда закончены "мокрые" процессы, способные значительно повысить влажность в помещении. В общем случае монтаж осуществляется в следующей последовательности: - разметка мест расположения основных профилей (П112, П113) или брусков (П111) и мест крепления подвесов; - крепление подвесов к базовому потолку с помощью анкерных элементов (ж/б основание); - закрепление на подвесах основных профилей (П112, П113) или брусков (П111) и выравнивание основных профилей в одной плоскости (для подвесов с зажимом - регулировка); - выравнивание, с помощью регулируемых подвесов, основных профилей в одной плоскости; - крепление к основным профилям (брускам) несущих профилей (брусков); - установка с помощью специальных подпорок или телескопического подъемника гипсокартонных листов в проектное положение и крепление их к каркасу шурупами с шагом не более 170 мм; - заделка швов между гипсокартонными листами и грунтование поверхности подвесного потолка.

Некоторые требования при производстве работ - работы по устройству подвесных потолков ТИГИ Кнауф должны выполняться в строгом соответствии с требованиями проекта и технических листов ТИГИ Кнауф, в условиях сухого и нормального влажностных режимов (СНиП 2-3-79*) и температуре не ниже +15° С; - шурупы, крепящие гипсокартонный лист к каркасу, должны входить в лист под прямым углом и проникать в металлический профиль на глубину не менее 10 мм, а в деревянный брусок - 20 мм; - головки шурупов должны быть утоплены в лист на глубину около 1 мм и зашпаклеваны; - изогнутые, неправильно завернутые шурупы удалить и заменить новыми в местах, расположенных на расстоянии 5 см от прежних; - гипсокартонные листы, как правило, располагаются перпендикулярно несущим профилям (П112, П113) или брускам (П111) с обязательной заделкой швов как первого так и второго слоя (в случае двухслойной обшивки); - стыки торцов гипсокартонных листов должны быть расположены на несущем профиле (П112, П113) или бруске (П111) и смещены относительно стыков смежных листов на расстояние не менее 400 мм; - в условиях повышенной влажности (санузлы, кухни,) рекомендуется использовать влагостойкие гипсокартонные листы (ГКЛВ); - расположение электрических проводок в пространстве каркаса потолка должно исключать возможность повреждения их острыми краями элементов каркаса или шурупами во время крепления гипсокартонных листов.

Комплекты материалов необходимые для строительства подвесных потолков ТИГИ Кнауф расход материалов дан на 1 кв. м потолка из расчета площади 10 м х 10 м =100 кв.м без учета возможных потерь.

?
поз.

Артикул

Наименование материалов
входящих в комплект

Ед. изме-
рения

Расход на 1 кв. м

П 111

П 112

П 113

1

*

Лист гипсокартонный

кв.м

1.0

1.0

1.0

2

900 73 .

Профиль потолочный 60/27

пог.м

-

3.2

2.9

3

905 03 300

Профиль направляющий потолочный 28/27

пог.м

-

-

**

4

не поставл.

Основной брусок 30х50

пог.м

1.3

-

-

5

не поставл.

Несущий брусок 30х50

пог.м

2.1

-

-

6

916 73 000

Удлинитель профилей 60х27

шт.

-

0.6

0.2

7

916 74 100

Соединитель двухуровневый 60/27

шт.

-

2.3

-

8

916 75 000

Соединитель одноуровневый 60/27

шт.

-

-

1.7

9

914 72 000
914 81 .

914 34 100
933 31 090

Подвес с зажимом 60/27 и
Тяга подвеса
или взамен:
Подвес 60/27 и
Шуруп LN9 (для соединения подвеса и профиля)

шт.
шт.

шт.
шт.

-
-

-
-

1.3
1,3

1,3
2,6

0,7
0.7

0,7
1,4

10

914 32 100
933 04 250

Подвес прямой для брусков и
Шуруп длиной 25 мм (для крепления подвеса к бруску )

шт.
шт.

1.7
3,4

-
-

-
-

11

933 04 250
933 04 350

Шуруп TN25 (L=25 мм для крепления листов)
Шуруп TN35 (L=35 мм для крепления листов)

шт.
шт.

-
17.0

17.0
-

23.0
-

12

не поставл.

Шуруп для соединения брусков

шт.

2.7

-

-

13

934 45 000

Анкерный элемент (для ж/б потолка)

шт.

1.7

1.3

0.7

14

934 37 350

Дюбель (для крепления профиля ПН 28/27 к стене)

шт.

-

-

***

15

951 0

Лента армирующая

пог.м

1.2

1.2

1.2

16

712 000

Шпаклевка "Фугенфюллер" (для швов)

кг

0.4

0.4

0.4

17

83

Грунтовка "Тифенгрунд"

л

0,1

* в зависимости от вида листа, упаковки и т.п.; ** количество соответствует периметру помещения и определяется заказчиком; *** количество определяется заказчиком из расчета: два дюбеля на 1 пог.м профиля ПНП 28/27.
